GENEBRE VISSZACSAPÓ SZELEP

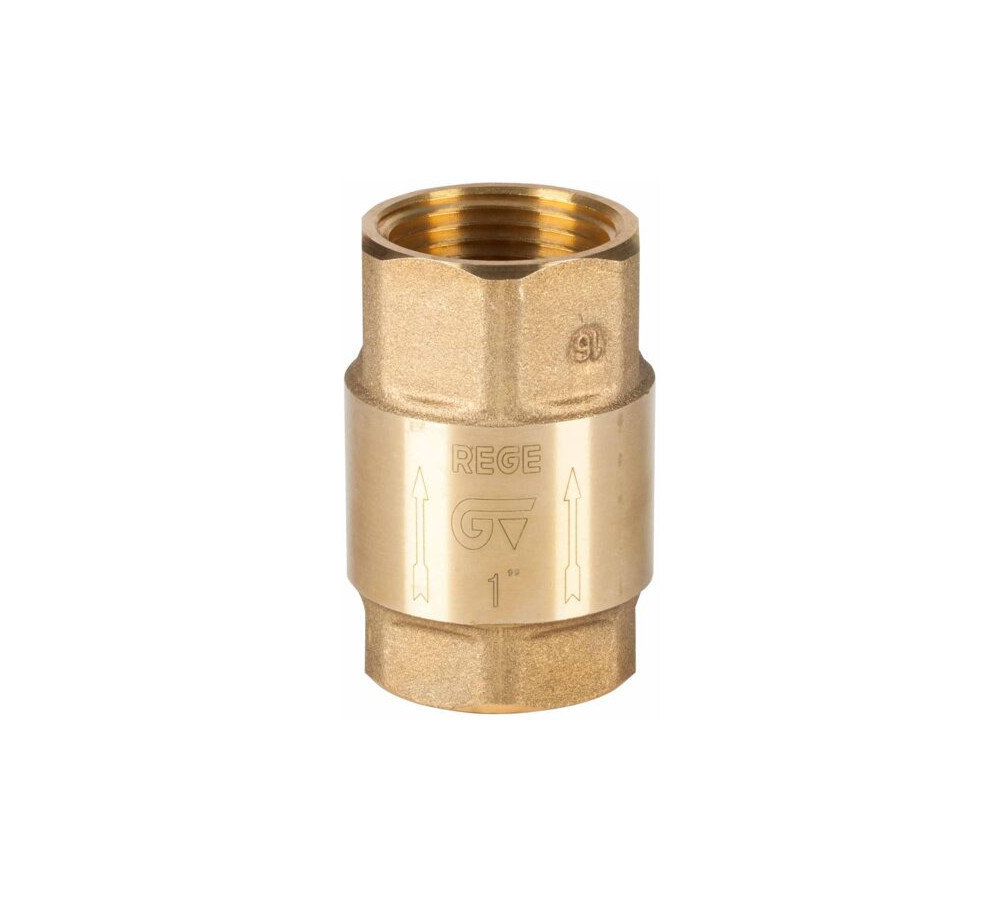

GENEBRE RE-GE 3121
Kompakt, rugóterhelésű visszacsapó szelep a közeg nem kívánt visszaáramlásának automatikus megakadályozására. Kovácsolt sárgaréz házzal, vulkanizált NBR tömítésű zárótányérral és AISI 304 rozsdamentes acél rugóval készül.
- Vízszintesen, függőlegesen és ferdén is beépíthető
- Kétoldali G belső menetes csatlakozás az ISO 228-1 szerint
- Ipari, pneumatikus és hidraulikus rendszerekhez
Víz- és levegőrendszerekben, valamint az anyagokkal összeférhető egyéb közegeknél alkalmazható. A rugóterhelésű zárótányér az áramlás megszűnésekor gyorsan lezár, ezzel segít megóvni a rendszer elemeit a visszaáramlástól.
Rendelés előtt ellenőrizze a szükséges G belső menetes csatlakozási méretet, a mérethez tartozó nyomásfokozatot, az üzemi hőmérsékletet és a közeg NBR-rel való összeférhetőségét.
Fontos tudnivaló:
Az árak kizárólag webshopon leadott rendelések esetén érvényesek.
Az árak kizárólag webshopon leadott rendelések esetén érvényesek.
Részletek
A Genebre RE-GE 3121 rugóterhelésű visszacsapó szelep automatikusan lezárja a vezetéket az áramlás megszűnésekor vagy irányának megfordulásakor. Tartós sárgaréz kivitele és többpozíciós beépíthetősége alkalmassá teszi vízellátási, ipari, pneumatikus és hidraulikus rendszerekhez.
G 1/2″–G 4″kétoldali belső menetes mérettartomány
PN25 / PN18 / PN12mérettől függő nyomásfokozat
Víz: 0–100 °Cmegengedett közeghőmérséklet
Termékáttekintés
Automatikus működés, többpozíciós beépítés
A rugóterhelésű zárótányér kizárólag a megfelelő irányú áramlást engedi át, majd gyorsan lezár, ha az áramlás leáll vagy visszafordul.
Hogyan működik a visszacsapó szelep?
A megfelelő irányban érkező közeg nyomása összenyomja az AISI 304 rozsdamentes acél rugót és elmozdítja a zárótányért, így szabaddá válik az átfolyás. A nyomás csökkenésekor a rugó visszanyomja a tányért az ülékhez.
A vulkanizált NBR tömítés segíti a megbízható lezárást. A szelep vízszintes, függőleges vagy ferde csőszakaszon is beépíthető, az áramlási irányt azonban minden esetben a szeleptesten található nyíl szerint kell megválasztani.
- A közeg visszaáramlásának automatikus megakadályozása
- Kovácsolt CW617N sárgaréz szelepház
- Vulkanizált NBR tömítésű sárgaréz zárótányér
- AISI 304 rozsdamentes acél rugó
- Vízszintes, függőleges és ferde beépítés
- Ipari, pneumatikus és hidraulikus rendszerekhez
Műszaki adatok
A kiválasztáshoz szükséges fő paraméterek
A megfelelő méret kiválasztásakor ellenőrizze a csatlakozást, a mérethez tartozó nyomásfokozatot, a közeghőmérsékletet és az NBR tömítés vegyi összeférhetőségét.
GyártóGenebre
TermékcsaládRE-GE
Gyártói cikkszám3121
KivitelRugóterhelésű, tányéros visszacsapó
CsatlakozásG belső menet, ISO 228-1
MérettartományG 1/2″–G 4″ / DN15–DN100
Ház anyagaKovácsolt CW617N sárgaréz
ZárótányérSárgaréz, vulkanizált NBR tömítéssel
Rugó anyagaAISI 304 rozsdamentes acél
NyomásfokozatPN25 / PN18 / PN12, mérettől függően
Levegő hőmérséklete−20–100 °C
Gáz hőmérséklete−20–60 °C
Víz hőmérséklete0–100 °C
Beépítési helyzetVízszintes, függőleges vagy ferde
Beépítési javaslat
A szerelvényt hozzáférhető helyre, a szeleptesten jelölt áramlási iránynak megfelelően kell beépíteni.
- Ellenőrizze az áramlási iránytA szeleptesten található nyíl a megengedett áramlás irányába mutasson.
- Válassza ki a beépítési helyzetetA szelep vízszintes, függőleges vagy ferde csőszakaszon is elhelyezhető.
- Készítse el a menetes kötéstHasználjon a közeghez és az üzemi feltételekhez megfelelő menettömítést, a szelepházat ne terhelje csőfeszültség.
- Ellenőrizze az üzemeléstFeltöltés után végezzen tömörségi és működési ellenőrzést.
Fontos: a megengedett üzemi nyomás a névleges mérettől és a hőmérséklettől függ. G 1/2″–G 1″ között PN25, G 1 1/4″–G 2″ között PN18, G 2 1/2″–G 4″ között PN12 az alapérték. Magasabb hőmérsékleten a gyártói nyomás–hőmérséklet diagram az irányadó. A szerelést megfelelő szakképesítéssel rendelkező szakember végezze.
Letölthető dokumentum
↓Műszaki adatlap letöltéseGenebre RE-GE 3121 műszaki adatlap
Gyártói termékadatlap részletes méret-, nyomás-, hőmérséklet-, Kv- és nyitónyomás-adatokkal.
